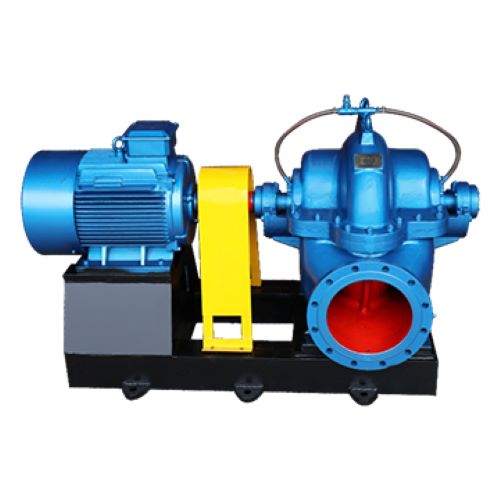

單級雙吸式離心泵的工作原理核心是通過對稱結構平衡軸向力,提升運行穩定性:
1.流體從單級雙吸式離心泵泵體兩側的雙吸入口沿軸向進入葉輪,葉輪為對稱雙吸式設計,相當于兩個單吸葉輪背靠背組合。
2.電機驅動葉輪高速旋轉,流體在離心力作用下被甩向葉輪外緣,壓力和速度同步提升,此過程完成動能與壓力能的轉換。
3.高壓流體匯入泵體蝸殼,流速逐漸降低,壓力進一步升高,最終沿單出口徑向排出。
4.對稱雙吸結構能抵消葉輪旋轉產生的軸向推力,無需復雜的平衡裝置,因此該泵流量大、運行平穩,適合輸送清水或類似介質的大流量工況。
